Vlastita izrada u Rakitju · od 1983. · 50.000 artikala u sustavu

Hidraulika, armatura
& Izrada sklopova

Visokotlačna crijeva, priključci i brza radionička izrada po vašem uzorku.

Kompletna priključna armatura i pneumatika — uz vlastito konfekcioniranje sklopova na prešama Uniflex S10i i HM220. Novi, kompletni sklop izrađujemo odmah u radionici, bez čekanja.

DIN EN 853 DIN EN 856 DIN EN 857 SAE ISO

700 bar

Maksimalni radni tlak Spiralna 4SP/4SH crijeva za visokotlačne primjene na strojevima i u industrijskim postrojenjima

50.000

Artikala u partnerskom sustavu Kataloški program dostupan preko nas — obrada po šifri ili Excel/CSV popisu

🔧

Izrada sklopova na prešama Uniflex S10i i HM220 Po vašoj specifikaciji — dimenzija, duljina, kutovi, priključci · brzi radionički servis isti dan

Hidraulična crijeva visokog tlaka s priključcima

Proizvođači u ovom programu Schmitter Hydraulik → RK Kutting →

Proizvodnja i servis

Ne prodajemo samo crijeva — isporučujemo gotov hidraulični sklop

Vrhunski hidraulični sklop je puno više od samog crijeva: to je precizan spoj crijeva, priključne armature i stručne izrade koji mora izdržati radni tlak s propisanim sigurnosnim faktorom. Neodgovarajući priključak ili neprecizno prešanje najčešći su uzrok otkazivanja cijelog sustava.

Zato u našoj radionici, uz vrhunski Schmitter Hydraulik program (armatura po DIN, SAE i ISO standardima, pneumatika), nudimo i uslugu vlastitog konfekcioniranja na naprednim automatskim prešama Uniflex S10i ili HM220. Sklopove izrađujemo točno po vašoj specifikaciji ili donesenom uzorku, uz jasnu oznaku radnog tlaka, datuma izrade i identifikacije materijala za potpunu sljedivost.

Brzo rješenje za zastoje u pogonu: Donesite oštećeno crijevo u našu radionicu i novi, kompletni sklop izrađujemo u radionici, prema donesenom uzorku. Bez čekanja na standardnu isporuku, vaš stroj je ponovno u radu unutar istog dana.

Tipična primjena

Građevinska mehanizacija
Šumarski strojevi
Industrijska postrojenja i preše
Hidraulična crijeva za strojeve i opremu
Poljoprivredna mehanizacija
Komunalna vozila i dizalice

Što tražimo od kupca

Radni tlak i medij (ulje, emulzija...)
DN / unutarnji promjer
Dužina sklopa i kutovi priključaka
Tip priključka (BSP, JIC, ORFS, prirubnica...)
Uvjeti rada (abrazija, temperatura, savijanje)

Naša radionica · program dobavljača

Radionička izrada, priključci i hidraulični pribor

Izrada sklopova u našoj radionici, automatske spojnice, priključna armatura i crijeva za strojeve i opremu.

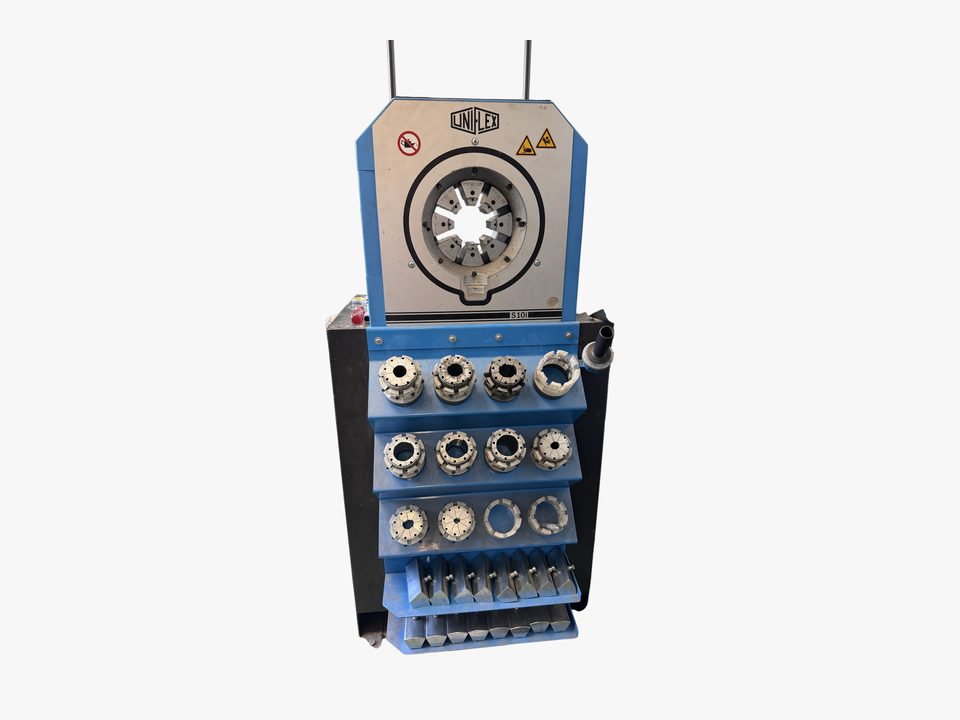

UNIFLEX HM S10i XL preša za izradu hidrauličnih crijeva u radionici

Radionica

Izrada hidrauličnih crijeva u radionici

Radionička izrada prema donesenom uzorku ili tehničkoj specifikaciji.

Hidraulika

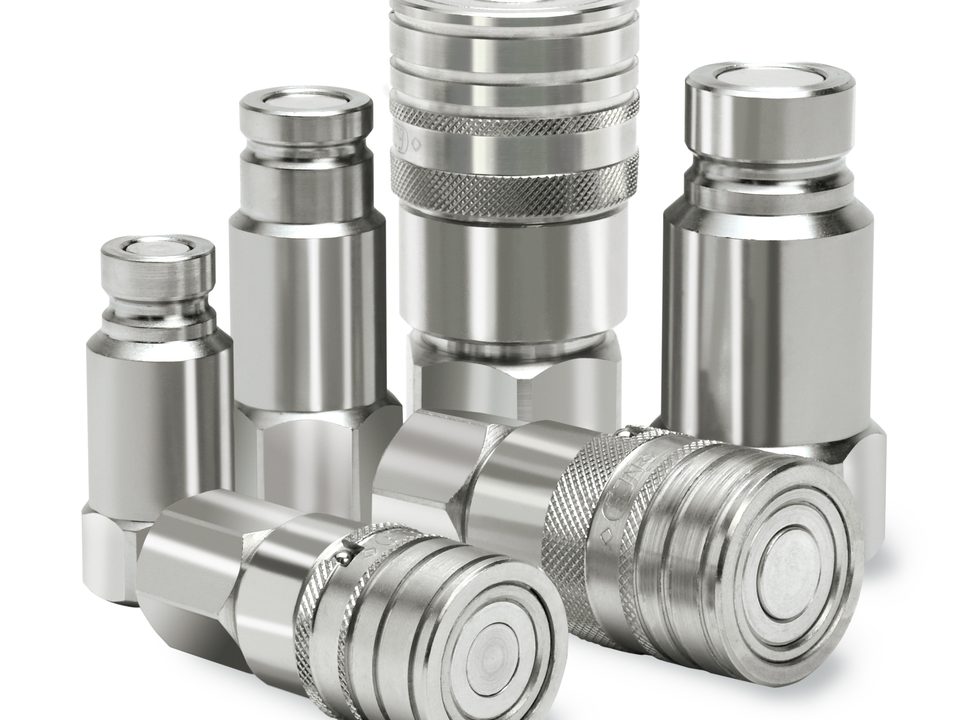

Automatske spojnice

Spojnice i priključni elementi za hidraulične sustave.

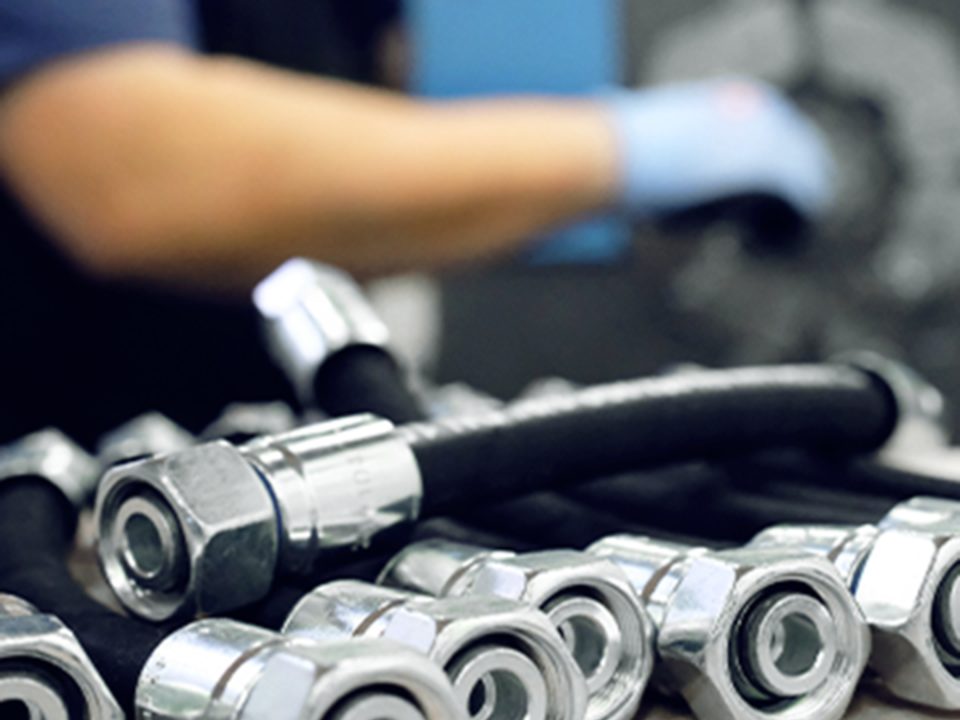

Schmitter

Armatura i priključci

Komponente za izradu i održavanje hidrauličnih crijevnih sklopova.

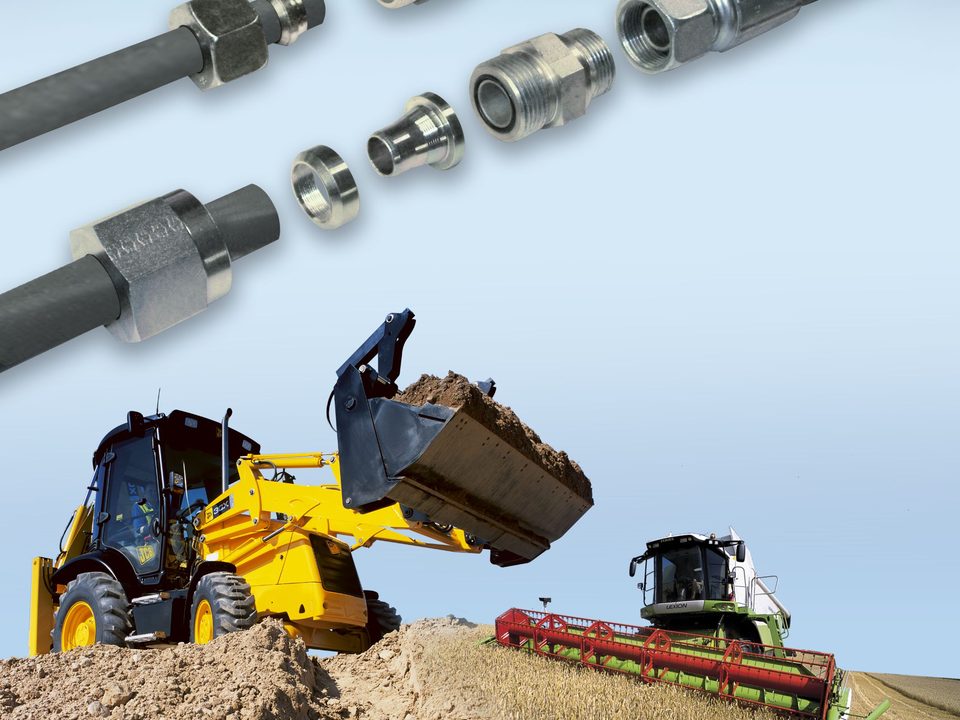

Hidraulična crijeva za građevinske i radne strojeve

Primjena

Crijeva za strojeve i opremu

Izrada u radionici prema donesenom uzorku ili tehničkoj specifikaciji.

Naša usluga

Izrada hidrauličnih sklopova

Donesite oštećeno crijevo ili specifikaciju — novi sklop izrađujemo odmah u radionici u Rakitju.

Uniflex S10i / HM220

Vlastiti strojni park · konfekcioniranje po mjeri · izrada odmah u radionici

Naša usluga

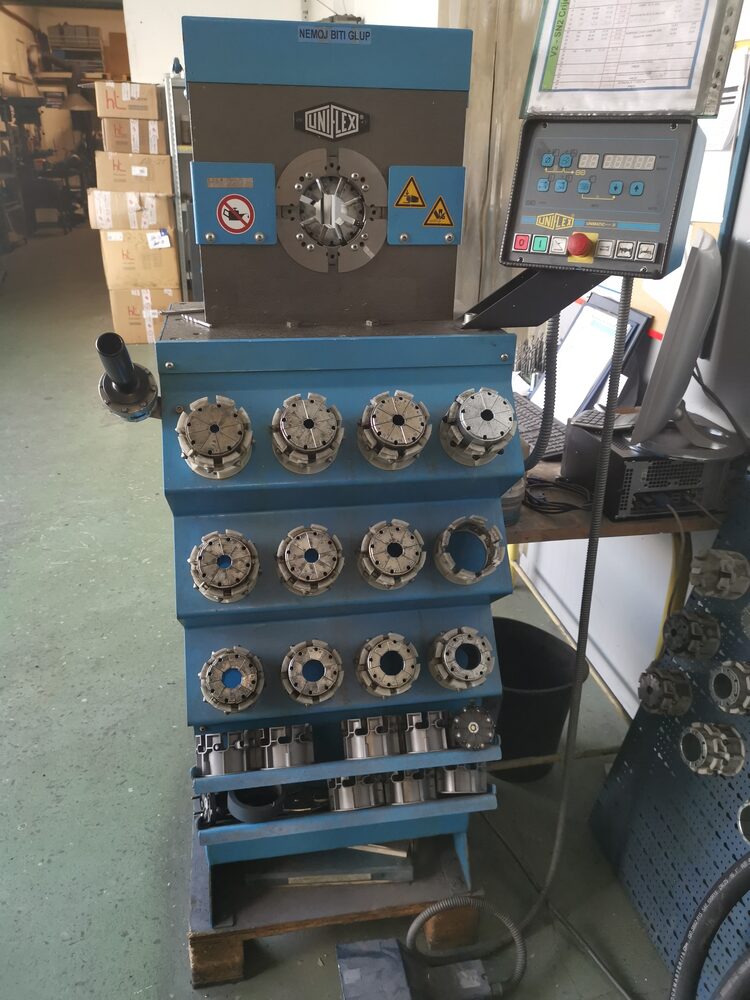

Tehno-Hidraulik raspolaže naprednim automatskim prešama Uniflex S10i i HM220 za precizno konfekcioniranje hidrauličnih sklopova. Svi sklopovi izrađuju se u radionici prema vašem uzorku, dimenzijama ili tehničkoj specifikaciji.

Usluga je optimizirana za brzi radionički servis i uklanjanje zastoja u vašem pogonu. Donesite oštećeno crijevo i novi sklop preuzimate odmah. Svaki gotov proizvod isporučuje se s trajnom oznakom radnog tlaka, datumom izrade i identifikacijom materijala.

Oznaka radnog tlaka Datum izrade Identifikacija materijala

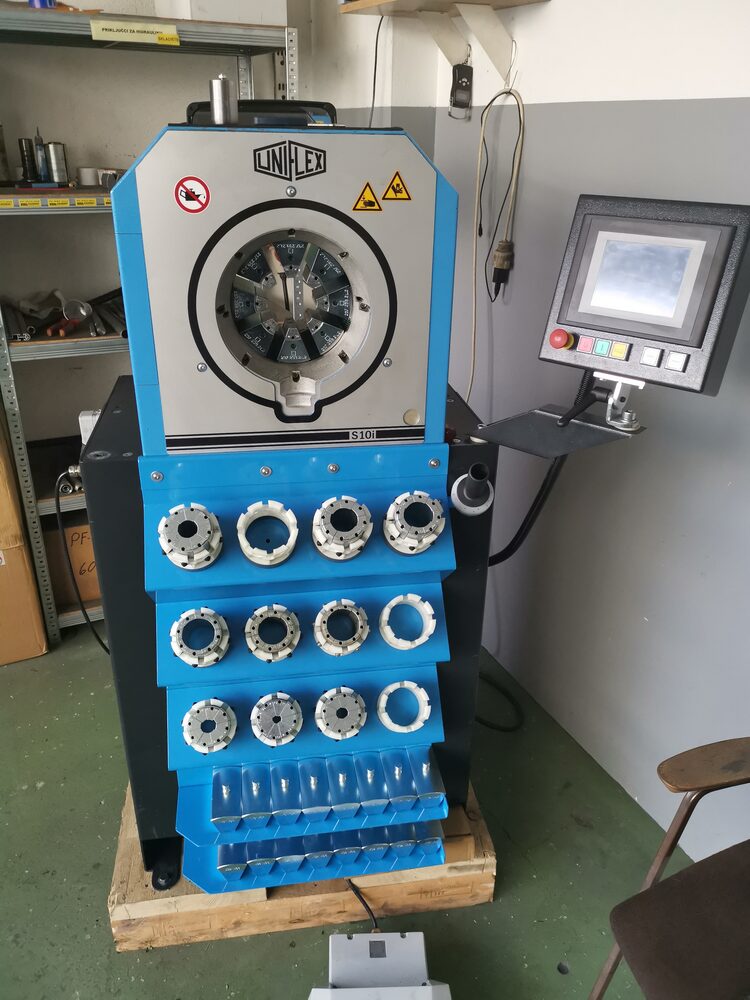

Hidraulična preša S10i za izradu hidrauličnih crijeva — Tehno-Hidraulik Rakitje

PrešaUniflex S10i i HM220

Raspon dimenzijaDN 6 – DN 51

Kompatibilnost1SN · 2SN · 4SP · 4SH

ArmaturaSchmitter — BSP, JIC, ORFS, SAE

Brza radionička izrada✓ Prema donesenom uzorku

Izrada po specifikaciji✓ Dimenzija · duljina · kutovi

Vodič za odabir

Koje crijevo za koji tlak?

Brzi referentni pregled prema DIN EN standardima — za točan odabir presudan je radni tlak pri konkretnoj dimenziji.

Tip crijeva	Standard	Konstrukcija	Radni tlak (ovisno o DN)	Tipična primjena
1SN / 1SC	EN 853 · ISO 1436	1× oplet čelične žice	do ~225 bar	Povratni krakNiži tlakoviSC = tanje i savitljivije
2SN / 2SC	EN 853 · ISO 1436	2× oplet čelične žice	do ~400 bar	Strojevi i opremaOpća hidraulika
4SP	EN 856 · ISO 3862	4× spirala čelične žice	do ~445 bar	Građevinski strojeviUdarna opterećenja
4SH	EN 856 · ISO 3862	4× spirala, pojačano	do ~700 bar (manje DN)	Ultra-visoki tlakPreše
R13 / R15	SAE J517	4–6× spirala čelične žice	do ~420 bar (R13) · ~420 bar (R15)	RudarstvoNajteži uvjetiStalno opterećenje
R7 / R8	SAE J517	Termoplastika	do ~350 bar	LaganaBez korozijeDizalice
PTFE glatka	—	PTFE jezgra + oplet inox žice	do ~275 bar (DN 4) → ~50 bar (DN 24)	Agresivni medijiVruća ulja−70 do +200 °C
PTFE/PFA valovita	—	Valovita PTFE/PFA jezgra + inox oplet	~30–51 bar	Maks. savitljivostVakuum i para−54 do +200 °C

Navedeni tlakovi su orijentacijski — radni tlak ovisi o dimenziji (DN). Standardni temperaturni raspon gumenih izvedbi je −40 °C do +100 °C, uz specijalne izvedbe do +260 °C. Točne vrijednosti dostavljamo uz ponudu prema tehničkom listu proizvođača.

Tehnološki postupak

Kako nastaje siguran hidraulični sklop?

U našoj radionici u Rakitju izrada hidrauličnih crijeva (konfekcioniranje ili armiranje) odvija se prema strogim strojarskim i sigurnosnim normama.

Sastavne komponente (BOM)

Svaki gotov hidraulični sklop sastoji se od pažljivo odabranih elemenata usklađenih s radnim uvjetima vašeg stroja:

1. Crijevo: Reže se na točnu duljinu. Biraju se tipovi s 1, 2, 4 ili više čeličnih opleta ovisno o tlaku.
2. Stezne čahure: Metalne košuljice koje nakon prešanja trajno drže sve elemente na mjestu.
3. Priključci (armatura): Čelični elementi (ravni, 45° ili 90°) koji se umeću u crijevo i osiguravaju spoj sa strojem.
4. Zaštita (opcija): Dodatna plastična spirala ili tekstilna navlaka protiv abrazije i vanjskih utjecaja.

Koraci u proizvodnji

Korak 1: Precizno rezanje (Krojenje) Crijevo se reže na točnu mjeru pomoću industrijske rezačice. Rez mora biti savršeno okomit (90°) i čist kako bi se izbjeglo oštećenje brtvi.

Korak 2: Priprema krajeva (Ljuštenje / Skiving) Kod visokotlačnih crijeva (4SP/4SH) gulimo vanjsku gumu kako bi čahura "zagrizla" u čelični oplet. Za 1SN i 2SN crijeva koristimo moderna "No-skive" rješenja, a konačni postupak uvijek ovisi o izravnoj procjeni našeg majstora na stroju.

Korak 3: Predmontaža i centriranje Stezna čahura se navlači na kraj crijeva, a priključak se podmazuje i gura unutar crijeva dok savršeno ne nasjedne na čahuru.

Korak 4: Kontrolirano prešanje (Stiskanje) Sklop se preša na prešama Uniflex S10i ili HM220 do točno definiranog promjera prema tablicama stiskanja proizvođača.

Korak 5: QA kontrola i dekontaminacija Pomičnim mjerilom mjerimo vanjski promjer čahure nakon prešanja radi provjere tolerancija, a unutrašnjost crijeva obavezno ispuhujemo pjenastim projektilom pod tlakom radi uklanjanja sitnih nečistoća.

Vrijeme izrade i formiranje cijena

1. Standardna izrada (Brzi radionički servis)

Odnosi se na standardne hidraulične sklopove izrađene od naših crijeva i priključaka sa skladišta.

Količina: Do 5 komada
Vrijeme izrade: 15 do 30 minuta (odmah po dolasku)
Cijena: Standardna, prema cjeniku komponenti i usluge prešanja

2. Nestandardna i specijalna izrada (Strojna obrada i prilagodba)

Odnosi se na sklopove koji zahtijevaju dodatnu bravarsku ili strojnu obradu i pripasivanje elemenata.

Zahvati: Tokarenje, glodanje, savijanje (piganje) krutih cijevi, varenje prirubnica
Vrijeme izrade: 1 do 5 radnih dana (najčešće završeno unutar 1 dana)
Cijena: Formira se individualno, ovisno o utrošku radnog vremena i materijalu

Program

Hidraulična crijeva i razvodni sustav

Od visokotlačnih crijeva i priključne armature do brzih spojki, ventila i komponenata razvoda — uz pneumatski program za niže tlakove.

⚡ Visokotlačna hidraulična crijeva

Opletna · spiralna · termoplastična i PTFE

Do 700 bar

Fleksibilni cjevovodi za prijenos hidrauličnih fluida — mineralnih i sintetičkih ulja, uljnih emulzija, vode i goriva — pod visokim tlakom i dinamičkim opterećenjem. Višeslojna konstrukcija: unutarnji sloj otporan na ulja, čelično ojačanje i vanjski sloj otporan na habanje i ozon. Radna temperatura −40 °C do +100 °C, uz specijalne izvedbe do +260 °C. Na skladištu: GATES, INTERPUMP LongLife, North Fighter / Extreme Plus i Schmitter Hydraulik.

Opletna — 1SN / 2SN / 1SC / 2SC Jedan ili dva opleta čelične žice. Opća hidraulika, srednji do visoki tlakovi. Izvedbe SC su tanje i savitljivije.Opća hidraulika
Spiralna — 4SP / 4SH / R13 / R15 Četiri do šest spiralnih slojeva čelične žice. Ekstremni tlakovi i najteži uvjeti — građevinski i rudarski strojevi.Teški uvjeti
Termoplastična i PTFE Lagana i kemijski otporna, za visoke tlakove. Agresivni mediji, visoke temperature i posebne primjene.Specijalno

ISO 1436 EN 853 EN 856 EN 857 SAE J517

💦 Crijeva za visokotlačne čistače

Mini Wasch · Kärcher, Nilfisk, Lavor, Kränzle

100–400 bar

Visokotlačna crijeva za prijenos vode pod tlakom i povišenom temperaturom — kućanski, komercijalni i industrijski sustavi za pranje i čišćenje. Tlak crijeva mora odgovarati maksimalnom tlaku uređaja ili ga nadmašiti.

Tekstilno ojačana PVC ili gumena jezgra s tekstilnim opletom. Kućanski uređaji manjih snaga i povremena upotreba.Hoby
Čelikom ojačana — 1SN / 2SN / 1SC / 2SC Sintetička guma s jednim ili dva opleta čelične žice. Izvedba non-marking (siva ili plava) ne ostavlja tamne tragove po pločicama, betonu i fasadama — za prehrambenu industriju i autopraonice.Pro
Termoplastična i PTFE Mala težina, iznimna savitljivost, otpornost na kemikalije i deterdžente.Specijalno

Klase tlaka: kućanska 100–160 bar · komercijalna 160–250 bar · profesionalna i industrijska 250–400 bar · ultravisokotlačna (kanalizacija) 400–1000+ bar
Temperatura: hladna voda do +60 °C · topla voda do +100/+120 °C · vruća voda i para +150 do +155 °C
Priključci: M22×1,5 · M14×1,5 · 3/8″ BSP · brze utične spojke (Kärcher Quick Connect, Nilfisk Ergo)

Non-marking izvedba Vruća voda i para UHP do 1000+ bar

🔧 Armatura i priključci

Svi standardi priključaka · sve dimenzije i kutovi

Kompletno

Kompletna armatura za svaki standard priključka — od europskih BSP navoja do američkih SAE prirubničkih spojeva za velike protoke. Uvijek usklađeno s crijevom i tlakom.

DIN 2353 / ISO 8434-1 (VOSS) Cjevovodni priključci · L i S serijaDIN
Colni adapteri BSP/BSPT · NPT · JIC 74° · ORFS (O-ring)Col
SAE prirubnica (3000/6000 PSI) Prirubničke veze za velike protokeSAE
Metrički / specijalni Komatsu · francuska serija · Interlock · Non-SkiveSpec.

DIN SAE ISO

🔗 Hidraulične brze spojke

Brzi spojevi za ulja i hidraulične medije

Brzi spoj

Brze spojke i brzospojni elementi za hidraulične medije — priključivanje alata i priključaka na radne strojeve bez alata i bez gubitka ulja.

Flat-face (ISO 16028) Ravno brtvljenje · bez curenja ulja u okolišISO 16028
Vijčane i Multi-couplings Visoki tlak · višestruko spajanjeMulti
Standardne ISO A / ISO B Poljoprivreda · industrijaISO
Blok i kuglaste slavine Visokotlačno zatvaranje protokaSlavine

ISO standardi

📐 RK Kutting GmbH

Termoplastična, PTFE i PFA crijeva za kemiju i visoke temperature

Specijalno

Inovativna njemačka fluidna tehnologija za najzahtjevnije industrijske primjene gdje standardna gumena crijeva ne pružaju dovoljnu kemijsku ili temperaturnu otpornost.

Termoplastična crijeva Glatka stijenka, iznimna fleksibilnost i otpornost na vanjske utjecaje.Thermoplast
PTFE glatka izvedba Visoki tlak do 275 bar, glatka stijenka · −70 °C do +200 °C. Za agresivne medije pod tlakom.Visoki tlak
PTFE/PFA valovita izvedba Maksimalna savitljivost i mali radijus savijanja · −54 °C do +200 °C. Primjenjivo i za vakuum i paru (14 bar pri 200 °C).Savitljivo
Zaštitna izolacijska crijeva Zaštita kabela i crijeva od visokih temperatura i iskrenja.Zaštita

Made in Germany

💨 Pneumatika & niskotlačno

Pneumatska crijeva · spojke · povratna crijeva

Servis

Pneumatska crijeva, spojke i niskotlačna fleksibilna crijeva za industrijsku pneumatiku, kompresore i servisne primjene.

Pneumatska spiralna Samovratna · 6–10 mm · kompresoriPU/Nylon
Brze spojke (quick-connect) Euro i industrijski standardSpojke
Niskotlačni fleksibilni Povratna crijeva · filtracija · spremniciLow P

Sve dimenzije

⚙️ Komponente hidrauličnih sustava

Ventili · pumpe · motori · cilindri · do 700 bar

Sustavi

Kompletne komponente za izgradnju i servis hidrauličnih sustava — od upravljanja do izvršnih elemenata.

Ventili i razvodnici Ručno · električno · CetopVentili
Pumpe i motori Zupčaste · klipne · hidromotoriPogon
Cilindri i akumulatori Izvršni elementi · pohrana energijeCil.
Uljno-zračni hladnjaci Hlađenje sustavaHlađenje

Do 700 bar

📊 Mjerenje i brtvljenje

Manometri · ispitni priključci · brtve

Servis

Oprema za dijagnostiku tlaka i kompletan program brtvljenja za pouzdano zatvaranje sustava.

Manometri i mjerna crijeva Kontrola i dijagnostika tlakaMjerenje
Ispitni priključci Test točke za brzo mjerenjeTest
Brtveni program Bakrene · aluminijske · uskočne · O-ringoviBrtve

Kompletan program

Hidraulične preše za uprešavanje hidrauličnih crijeva — UNIFLEX

Prodaja preša za uprešavanje crijeva · od servisnih do industrijskih

Proizvod

UNIFLEX-Hydraulik GmbH (Njemačka, od 1972.) specijaliziran je proizvođač preša, rezača, skivera i uređaja za obradu hidrauličnih crijeva. Tehnologija kliznih ležajeva smanjuje trenje i uklanja potrebu za podmazivanjem — čist rad, pouzdanost i dug vijek.

Program radioničkih preša obuhvaća 12 modela — od kompaktnih izvedbi koje stanu u servisno vozilo do industrijskih za crijeva do 4″. Ekonomična Ecoline serija (SC 3/SC 4, SC 6, SH 4, SH 6) zadržava istu robusnost uz nižu cijenu. Zahvaljujući kliznim ležajevima strojevi su praktički bez održavanja — osim povremene zamjene ležajnih pločica — a mnogi UNIFLEX strojevi iz ranih godina rade jednako precizno i nakon gotovo 40 godina.

Produkcijske preše (HM serija): za serijsku proizvodnju UNIFLEX nudi zasebnu liniju — HM 222, HM 225, HM 230 pa sve do velikih HM 1200 i HM 2000. Opremljene su UNIMATIControl C.2 Touch upravljanjem, uz opcije memorije artikala, nadzora tlaka i sljedivosti te dokumentiranja procesa — bitno za pogone koji traže zapis o svakom prešanju.

Periferna oprema iz istog programa: strojevi za rezanje crijeva, skiveri (ljuštilice), perforatori, uređaji za čišćenje i uguravanje, ispitni pultovi, uređaji za označavanje i savijanje te odsis — sve iz jednog izvora.

Bez podmazivanja Ecoline serija 12 radioničkih modela Produkcijske HM serije Rezači & skiveri Ispitni pultovi

HM 200Servisna · 130 kN

UA 4Do 1¼″ · horiz. klip

SC 3 / SC 4 EcolineUski prostori · do 1½″

SH 10 i / SH 10 i XLIndustrijska · do 4″

SH 6 / SH 6 S EcolineEkonomična · srednji raspon

SL 3Niskotlačna preša

UMAT 2Mobilna radionica

Modeli iz programa

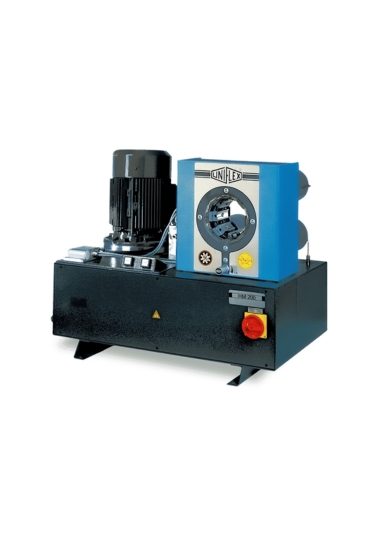

HM 200

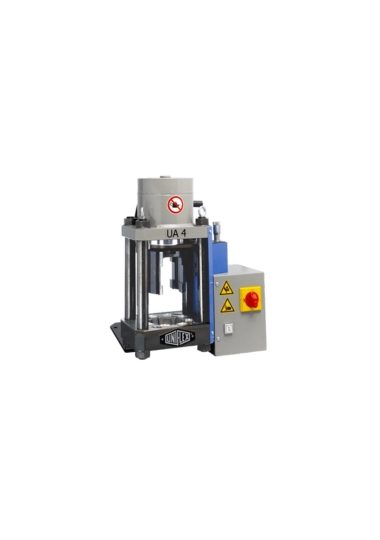

UNIFLEX preša UA 4 za uprešavanje hidrauličnih crijeva

UA 4

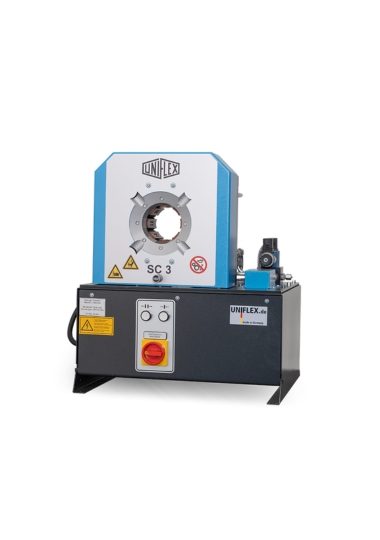

SC 3 / SC 4

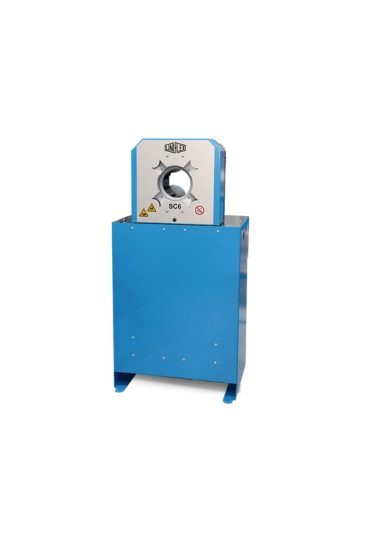

SC 6 / SC 6S

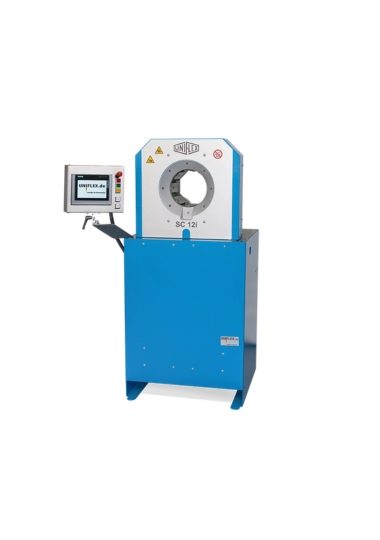

SC 12 i

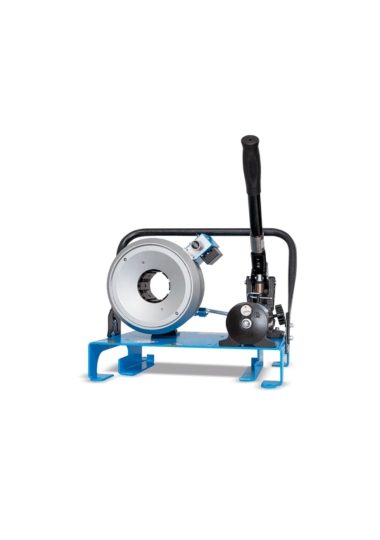

UNIFLEX preša SH 2 za uprešavanje hidrauličnih crijeva

SH 2

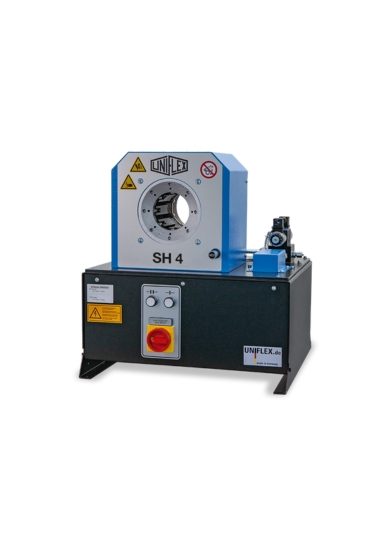

UNIFLEX preša SH 4 za uprešavanje hidrauličnih crijeva

SH 4

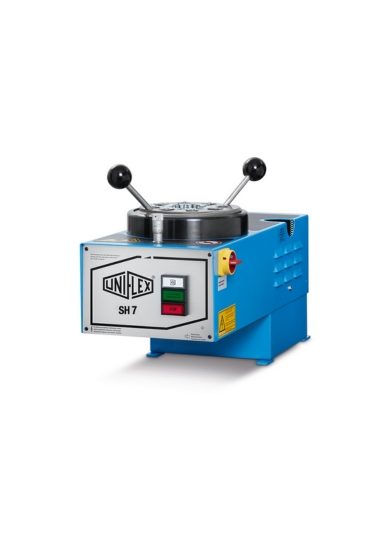

UNIFLEX preša SH 7 za uprešavanje hidrauličnih crijeva

SH 7

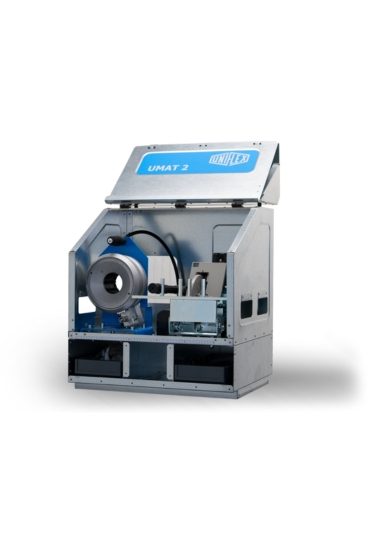

UMAT 2

Schmitter kataloški program — obrada po šifri artikla

Prošireni dobavni program · obrada upita kroz Tehno-Hidraulik

Brza isporuka

Ako imate Schmitter šifru artikla, fotografiju oznake ili popis artikala u Excel ili CSV formatu, možemo ga obraditi kroz Tehno-Hidraulik i smanjiti mogućnost pogreške pri prepisivanju kataloških brojeva.

Schmitter kataloški program dostupan je preko nas — uz provjeru dostupnosti, logistiku, tehničku podršku i konfekcioniranje u našoj radionici.

Obrada Excel/CSV popisa 50.000 artikala Originalni Schmitter dijelovi

Vidi Schmitter program na našoj stranici →

Baza artikala50.000

Popisi artikala✓ Excel / CSV obrada

Obrada upitaPo šifri artikla ili popisu

LogistikaIz njemačkog skladišta

Radionica✓ Konfekcioniranje u radionici

Primjene

Gdje se koristi naš hidraulični program

Svugdje gdje strojevi rade pod tlakom — od gradilišta do industrijske hale.

🏗️

Građevinska mehanizacija

Bageri, utovarivači, dizalice — visokotlačna crijeva otporna na udarna opterećenja i abraziju na gradilištu.

4SP / 4SH · flat-face spojke

🌲

Šumarski strojevi

Harvesteri, forvarderi, cjepači — crijeva za teške uvjete rada s visokom otpornošću na habanje i savijanje.

2SN / 4SP · zaštitne spirale

🏭

Industrijska postrojenja

Preše, alatni strojevi, hidraulični agregati — stacionarna hidraulika s dokumentiranim crijevima.

4SH · SAE prirubnica · PTFE

🚜

Poljoprivredna mehanizacija

Traktori, priključci, utovarne rampe — ISO spojke i crijeva dostupni odmah, u sezoni kad je najhitnije.

1SN / 2SN · ISO spojke

🚛

Komunalna i transportna vozila

Kiperi, smetlarska vozila, hidraulične rampe — servisna crijeva i brze spojke za vozne parkove.

2SN · R7/R8 termoplastika

🚨

Hitne intervencije

Puknuto crijevo znači zastoj stroja. Donesite oštećeno crijevo u našu radionicu — novi sklop izrađujemo odmah na prešama Uniflex S10i i HM220.

S10i / HM220 · odmah

Kako naručiti hidraulični sklop ili komponente

Donesite oštećeno crijevo u našu radionicu u Rakitju ili pošaljite specifikaciju — izradit ćemo novi sklop točno po mjeri.

Specifikacija ili staro crijevo Radni tlak, DN, duljina, tip i kut priključaka — ili jednostavno donesite oštećeno crijevo u radionicu.

Izrada na prešama Uniflex S10i / HM220 Konfekcioniranje s originalnom Schmitter, Gates ili Interpump armaturom uz oznaku tlaka i datum izrade.

Preuzimanje odmah u radionici Standardne sklopove do 5 komada preuzimate unutar 15-30 minuta. Za složene strojne dorade isporuka je unutar 1 do 5 dana.

Pošaljite upit →

Izravan kontakt

👤

Kontakt osoba Alen Rizvić — Komercijala

📞

Telefon +385 (01) 3323100

✉️

E-mail info@tehno-hidraulik.hr

🕐

Radno vrijeme PON–PET 07:00–16:00 · SUB 08:00–12:00

Više o proizvođaču

Schmitter Hydraulik GmbH Detaljne informacije o programu crijeva, armature, spojki, komponenti i sluĹľbenim Schmitter katalozima

Stranica proizvođača →

Naša radionica

Oprema kojom radimo

Preša S10i

Uprešavanje hidrauličnih crijeva DN 6–DN 51 s originalnom Schmitter armaturom (1SN · 2SN · 4SP · 4SH).

Preša Uniflex HM220

Uprešavanje crijeva većih promjera i visokotlačnih spiralnih izvedbi, s kompletom mjenjivih čeljusti.

Ispitni pult do 1200 bara

Tlačno ispitivanje i kontrola gotovih sklopova prije isporuke — svaki sklop uz oznaku tlaka i datum izrade.

Hidraulika, armatura& Izrada sklopova
